COPPERHEAD ICON Presse de sérigraphie automatique

COPPERHEAD ICON Presse de sérigraphie automatique - Titre par défaut

SKU

Options de financement

M&R La presse de sérigraphie ovale automatique Copperhead Icon de Global combine un débit élevé et une construction durable avec les dernières fonctionnalités en matière de conception de presse ovale. L'Icon est livré en standard avec des têtes d'impression électroniques, des verrous de cadre pneumatiques, des commandes indépendantes pour les vitesses d'impression et d'inondation, et la suite complète de programmation automatique qui fonctionne dans les configurations d'impression dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.



Icon est disponible dans une configuration standard Print/Flash/Cool (PFC) qui est l'un des choix les plus populaires parmi les imprimeurs du monde entier. L'icône Copperhead est modifiable jusqu'à 62 configurations de station pour répondre aux différents besoins d'impression et de flashage et le système d'indexation comprend une fonction de tension automatique sur la chaîne pour minimiser l'usure.



Chaque tête d'impression Icon utilise le système breveté d'égalisation de la pression de la raclette qui maintient une pression de raclette uniforme sur toute la zone d'impression pour minimiser la pression d'impression, maintenir les détails de l'image et éviter les variations de dépôt d'encre. Toutes les palettes Icon standard sont en aluminium solide et léger avec un revêtement en caoutchouc pour mieux gérer la chaleur pendant le flashage.



L'ovale Copperhead Icon est assemblé avec des composants de la plus haute qualité provenant du monde entier et fabriqué pour la cohérence et la durabilité. Avec toutes les fonctionnalités des presses de la série Copperhead et le format de presse ovale flexible mais puissant, l'Icon ovale a la bonne combinaison pour vos besoins d'impression à grand volume.

Ressources produit

Voir tous les détails

Caractéristiques et points forts



  • Système d'égalisation de pression de raclette

    Technologie de tête d'impression révolutionnaire avec système d'équilibrage automatique

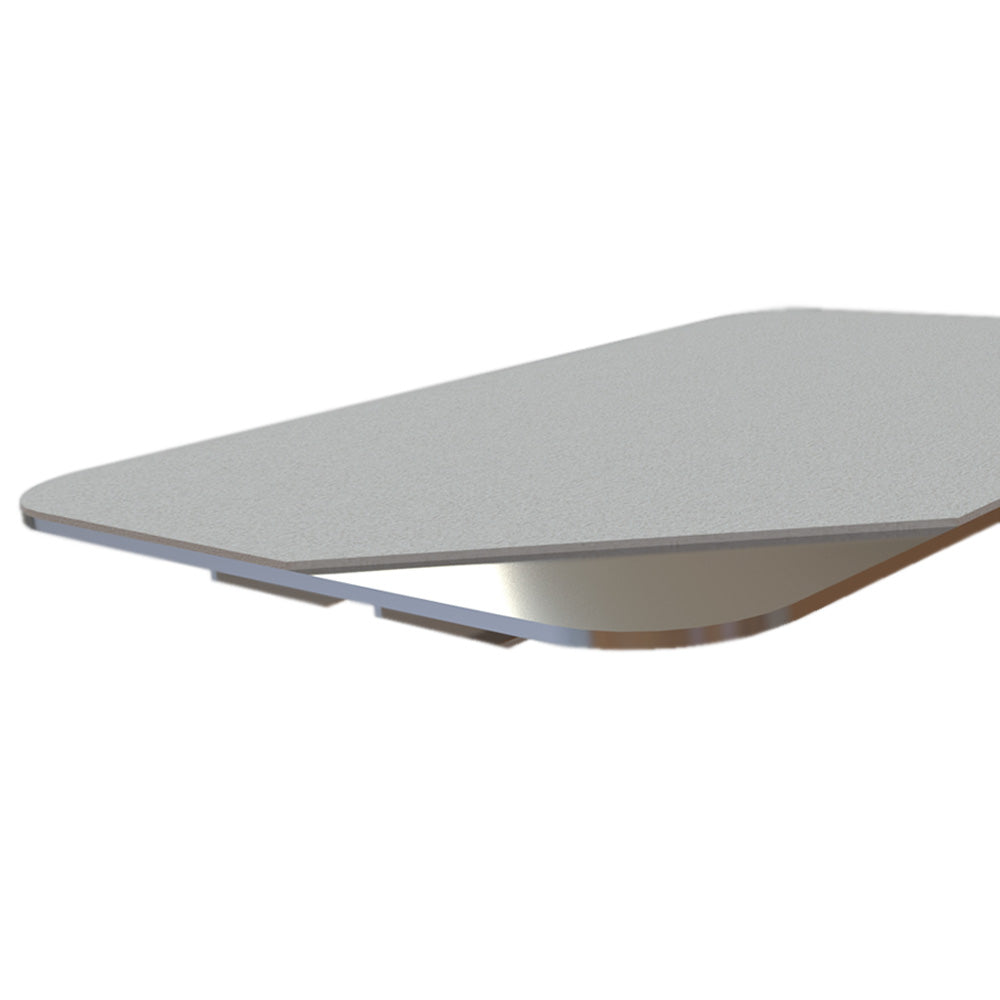

  • Palette en aluminium solide

    Revêtement en caoutchouc spécial isolé pour minimiser les pertes de chaleur pour une meilleure qualité d'impression

  • Conception et construction

    Structure en acier soudé robuste

  • Qualité à l'intérieur et à l'extérieur

    Avec fonction de régression facile, plusieurs couches d'encre déposées pour une haute définition

  • La précision compte

    Mécanisme d'indexation innovant avec une précision de +/-5 microns

  • Mode de pile d'impression

    Empile des couches d'encre pour l'impression HD et spécialisée



renseignements supplémentaires

SYSTÈME CARROUSEL/INDEXEUR
  • Rotation dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre

CENTRE DE CONTRÔLE

  • Panneau de commande à écran tactile numérique à base d'icônes

  • Capacité d'impression multiple (1-9)

  • Fournit le contrôle de la fonctionnalité d'impression multiple

  • Données de production en temps réel

  • La pédale en option permet à l'opérateur de sauter l'impression sur une palette particulière

  • Le mode de rappel de maintenance alerte les opérateurs lorsque la maintenance planifiée est due avec des images et des procédures respectives

  • Mode inactif pour préchauffer les palettes

  • Le réglage indépendant de démarrage/fin d'impression active et arrête automatiquement les têtes d'impression au début et à la fin des cycles de sérigraphie

  • Autodiagnostic embarqué

  • Le moniteur de vitesse de production assure des estimations plus précises des coûts de travail

  • Connecteur flash intégré contrôlé par écran tactile

  • Mode de pile d'impression pour l'impression HD et spécialisée disponible


CONCEPTION ET CONSTRUCTION

  • Le paramètre d'impression de test active/désactive les têtes d'impression individuelles pendant le cycle d'impression de test

  • Les têtes d'impression et les bras de palette offrent la stabilité nécessaire pour une qualité de sérigraphie exceptionnelle

  • Construit en acier robuste et composants haut de gamme


SYSTÈME D'INDICE

  • Les servomoteurs combinent des vitesses de presse sérigraphique plus élevées avec une douceur, une cohérence et une longévité exceptionnelles


SYSTÈME DE LOCALISATION LASER
  • Aide les opérateurs dans le positionnement précis des vêtements et des pièces coupées

HORS CONTACT
  • Les réglages hors contact aux quatre coins sans outil permettent un nivellement rapide et précis de l'écran

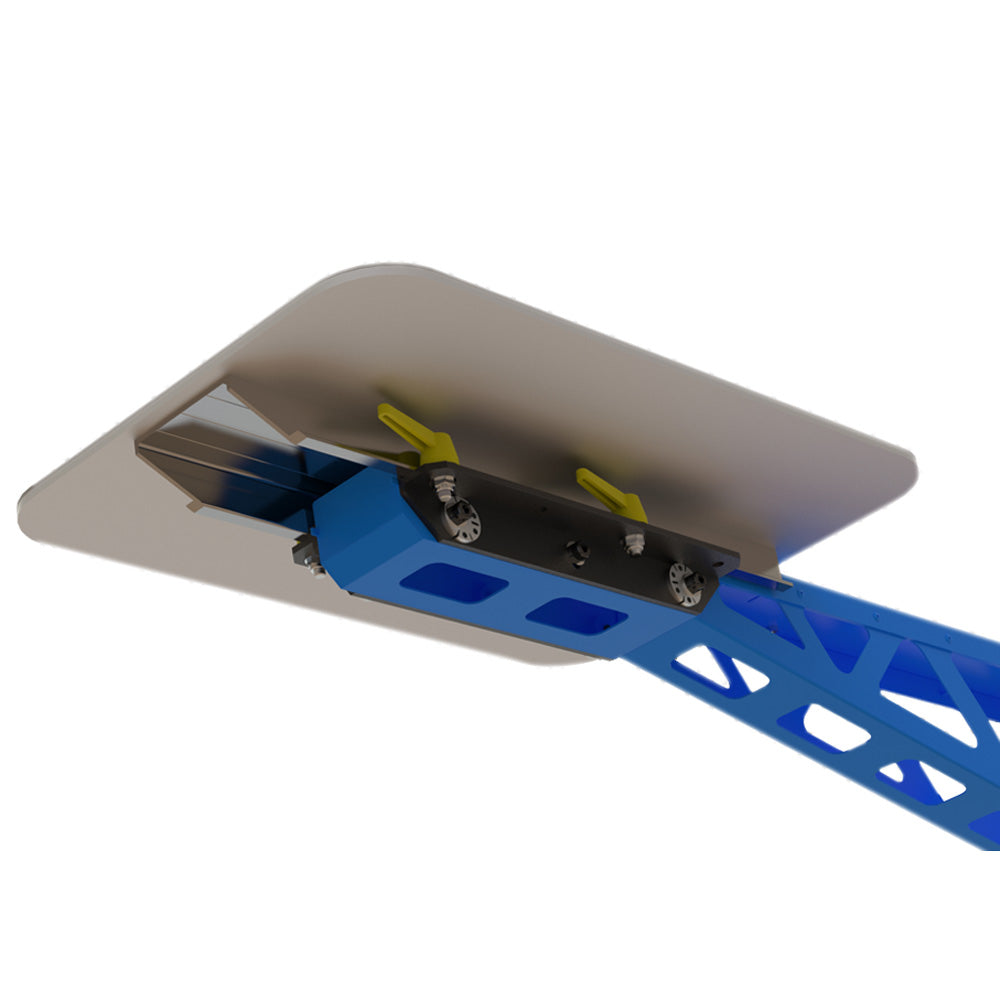

SYSTÈME DE PALETTES
  • Serrures de palette à dégagement rapide sans outil

PALETTES
  • Palettes sérigraphiées en aluminium léger recouvert de caoutchouc

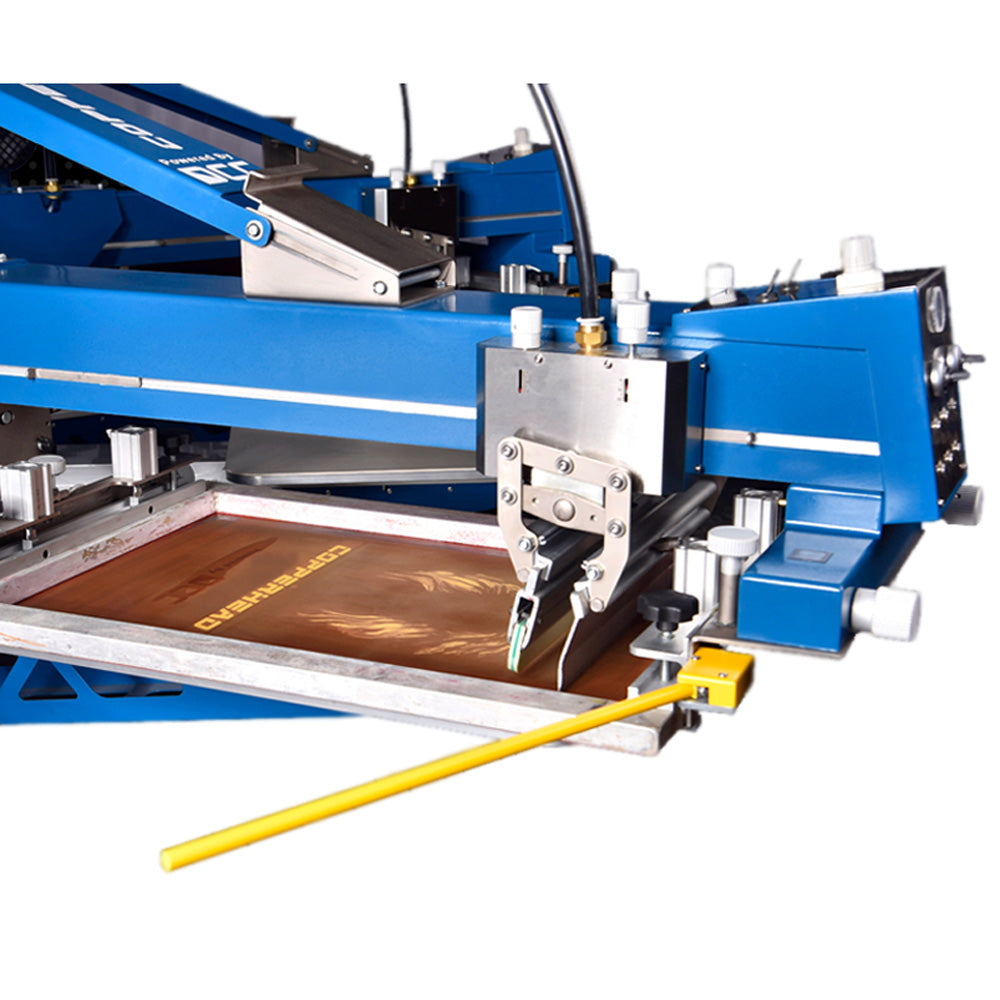

TÊTES D'IMPRESSION

  • Les moteurs d'entraînement électriques nécessitant peu d'entretien offrent des traits d'impression exceptionnellement fluides

  • Les commandes de vitesse d'impression/d'inondation indépendantes sur chaque tête d'impression simplifient la configuration de la presse

  • Le trait d'impression de la raclette peut être défini d'avant en arrière ou d'arrière en avant

  • Commandes d'impression indépendantes sur chaque tête d'impression

  • Option multi-impression avec ou sans levage de tête


INSCRIPTION

  • Micro-enregistrement arrière

  • Réglages améliorés du micro-enregistrement avant avec guides visuels

  • Le système d'enregistrement à 4 points fournit des configurations précises et cohérentes


REVOLVER

  • Actionne automatiquement les têtes d'impression individuelles dans une séquence programmée et permet le clignotement sans perdre une position de sérigraphie

  • L'écran tactile avec programmation simplifiée permet une configuration facile du programme de séquençage Revolver

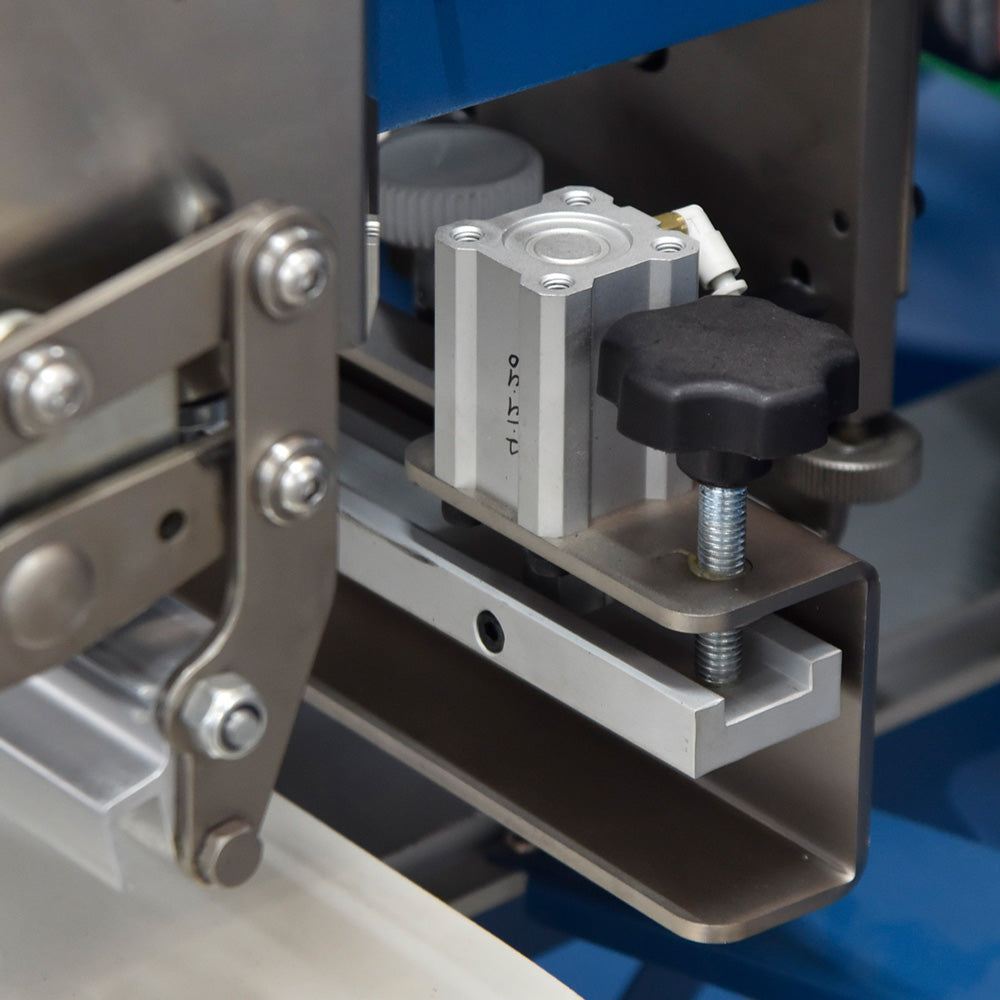

PINCES ET SUPPORTS D'ÉCRAN

  • Les supports d'écran arrière réglables s'adaptent à une grande variété de tailles d'écran

  • Les pinces pneumatiques maintiennent les cadres bien serrés et permettent un chargement rapide de l'écran. Les boutons de sécurité manuels enregistrent l'enregistrement en cas de perte d'air pneumatique

  • Le système de serrage maintient les cadres de rouleaux sans adaptateurs spéciaux



PORTE RACLETTE

  • Le support de raclette peut être installé rapidement avec une goupille de verrouillage

  • Aide à empêcher les encres à base d'eau et de décharge plus fines de s'écouler dans la zone d'image


RACLETTE/BARRE D'INVERSION

  • Les réglages d'angle et de pression calibrée sont réglés indépendamment

  • Réglages indépendants de la vitesse de la raclette et de la barre anti-inondation

  • Les marques de référence visuelles tous les 5 degrés simplifient les réglages de l'angle de la raclette/de la barre d'inondation

  • La position d'arrêt du chariot d'impression avant ou arrière permet à l'opérateur de laisser les écrans dégagés ou inondés (idéal pour les encres à base d'eau)

  • Le régulateur de pression de raclette sur chaque tête d'impression offre un contrôle exceptionnel de la pression d'impression


RÉGLAGE DE LA LONGUEUR DE COURSE

  • Le réglage de la longueur de course sans outil maximise la vitesse de sérigraphie


GARANTIE, SERVICE ET ASSISTANCE
  • Une hotline 24 heures sur 365 est disponible XNUMX jours par an
  • L'accès à la M&RCentre de formation de
  • Garantie limitée de deux ans
DONNÉES TECHNIQUES ICÔNE 5671 20/6 ICÔNE 5671 26/8 ICÔNE 5671 32/10 ICÔNE 5671 38/12 ICÔNE 5671 44/14 ICÔNE 5671 50/16 ICÔNE 5671 56/18 ICÔNE 5671 62/20
Air à 7 bars (102 psi) 1100 l/min (39 cfm) 1430 l/min (51 cfm) 1760 l/min (62 cfm) 2090 l/min (74 cfm) 2420 l/min (86 cfm) 2750 l/min (97 cfm) 3080 l/min (109 cfm) 3410 l/min (120 cfm)
Exigences électriques1 208-230 V, triphasé, 3 A, 13/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 11.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 15/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 11.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 17.5/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 12.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 20/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 16.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 22/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 16.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 24.5/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 16.5 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 27/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 21 Hz, 50 kW (CE)		 208-230 V, triphasé, 3 A, 29.5/50 Hz, 60 kW (UL)
380-415 V, triphasé, 3 A, 21 Hz, 50 kW (CE)
Flash intégré maximal
Bouchons d'unité de polymérisation		 6 8 10 12 14 16 18 20
Taille d'image standard 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28") 56 x 71 cm (22 "x 28")
Taille de palette standard 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35") 60 x 89 cm (23.5 "x 35")
Taille de cadre standard (OD) 71 x 109 cm (28 "x 43") 71 x 109 cm (28 "x 43") 71 x 109 cm (28 "x 43") 71 x 109 cm (28 "x 43") 71 x 109 cm (28 "x 43") 71 x 109 cm (28 "x 43") 56 x 71 cm (22 "x 28") 71 x 109 cm (28 "x 43")
Taille globale (L xlxh) 864 x 358 x 209 cm
(340 "x 141" x 82.3 ")		 1087 x 358 x 209 cm (428 "x 141" x 82 ") 1311 x 358 x 209 cm
(516 "x 141" x 82.3 ")		 1535 x 358 x 209 cm (604 "x 141" x 82 ") 1758 x 358 x 209 cm
(692.3 "x 141" x 82.3 ")		 1982 x 358 x 209 cm (780 "x 141" x 82 ") 2206 x 358 x 209 cm
(868.5 "x 141" x 82.3 ")		 2431 x 358 x 209 cm (957 "x 141" x 82 ")
Stations/Couleurs 20/6 26/8 32/10 38/12 44/14 50/16 56/18 62/20
1Utilisez une alimentation sans interruption (UPS) pour protéger la machine contre les fluctuations de tension hors de l'alimentation principale. Si la tension entrante diffère de la ou des tensions indiquées dans la brochure, calculez l'ampérage en conséquence. Contact M&R Global/votre revendeur le plus proche pour l'ampérage total en cas d'utilisation de prises de flash intégrées.
