Caractéristiques et points forts
- Les têtes d'impression électriques assurent un mouvement fluide et constant du chariot d'impression
- Panneau de commande à écran tactile haute résolution avec logique à base d'icônes facile à utiliser et écrans de didacticiel intégrés
- Disponible en 6, 8 ou 10 couleurs
renseignements supplémentaires
- SYSTÈME CARROUSEL/INDEXEUR
-
- Rotation dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre
- Capacité de roue libre
- L'indexeur de servomoteur offre un fonctionnement fluide et une cohérence durable
- INTERRUPTEUR CENTRAL
-
- Permet un réglage rapide et incrémentiel à levier unique de toutes les stations simultanément
- CERTIFICATION
-
- Conformité CE et UL : Construit selon les spécifications établies par le Comité européen de normalisation® (CE) et Underwriters Laboratories® (UL)
- CENTRE DE CONTRÔLE
-
- Le programme de compte à rebours indique quand le nombre d'index définis par l'opérateur a été atteint
- Interface homme-machine (IHM) haute résolution basée sur des icônes avec écrans de didacticiel intégrés
- Le réglage indépendant de démarrage/fin d'impression active et arrête automatiquement les têtes d'impression au début et à la fin des tirages et permet également l'impression de test de palette unique
- Le système Maintenance Minder™ alerte les opérateurs lorsqu'une maintenance programmée est due
- Capacité d'impression multiple (1-4)
- Autodiagnostic embarqué
- Le moniteur de vitesse de production en temps réel assure une évaluation plus précise des coûts de travail
- Impression multiple sélectionnable en position haute ou basse
- Bras de commande pivotant avec écran tactile réglable multi-angle
- CONCEPTION ET CONSTRUCTION
-
- Construit à partir d'acier robuste, d'aluminium et de composants haut de gamme
- Conçu et construit avec plus de 30 ans de M&Rl'engagement de qualité et de fiabilité
- Les têtes d'impression et les bras de palette robustes offrent la stabilité nécessaire pour une qualité de sérigraphie exceptionnelle
- SYSTÈME DE LOCALISATION LASER
-
- Assiste les opérateurs dans le positionnement précis des vêtements et des pièces coupées. Voyez-le en action!
- Accélère le positionnement et le changement de palettes
- SYSTÈME DE PALETTES
-
- Système précis de mise à niveau des palettes à trois points
- Palettes en aluminium massif, à profil bas, revêtues de caoutchouc
- Verrouillage rapide des palettes sans outil
- TÊTES D'IMPRESSION
-
- Les moteurs électriques sans balais et sans entretien offrent un mouvement linéaire fluide et un contrôle exceptionnel
- Réglage hors contact en quatre points
- Le bouton d'impression indépendant sur chaque tête d'impression permet aux opérateurs d'imprimer à partir de l'emplacement de la tête
- Les commandes de vitesse d'impression/d'inondation indépendantes sur chaque tête d'impression simplifient la configuration de la presse de sérigraphie
- Le bouton de réinitialisation indépendant sur chaque tête d'impression permet à l'opérateur d'abaisser les palettes et de faire tourner le carrousel en roue libre
- INSCRIPTION
-
- Une analyse profonde du cerveau M&RSystèmes de repérage rapide Tri-Loc® et Tri-Sync™ de
- Réglages précis du micro-enregistrement de verrouillage avec guides visuels
- PROGRAMME D'IMPRESSION REVOLVER
-
- Actionne automatiquement les têtes d'impression individuelles dans une séquence programmée et permet plusieurs clignotements sans perdre une position de sérigraphie
- L'affichage et la logique à base d'icônes simplifient la programmation des séquences de revolver
- PINCES ET SUPPORTS D'ÉCRAN
-
- Les supports de cadre latéraux réglables s'adaptent à une grande variété de tailles d'écran
- Supports de cadre en aluminium anodisé
- Le système de serrage maintient les cadres de rouleaux sans adaptateurs spéciaux
- Les pinces pneumatiques maintiennent les cadres bien serrés et permettent un chargement rapide de l'écran
- RACLETTE/BARRE D'INVERSION
-
- Les réglages d'angle et de pression calibrée sont réglés indépendamment
- La position d'arrêt du chariot d'impression avant ou arrière permet à l'opérateur de laisser les écrans dégagés ou inondés (idéal pour les encres à base d'eau)
- Réglages indépendants de la vitesse de la raclette et de la barre anti-inondation avec affichage numérique
- Réglages de pression calibrés indépendamment pour les raclettes et les barres anti-inondation
- Pinces de raclette/barre d'inondation pneumatiques avec réglage d'angle calibré sans outil
- Régulateur d'air de raclette avec manomètre sur chaque tête d'impression offrant un contrôle constant de la pression d'impression
- Les marques de référence visuelles tous les 5 degrés simplifient les réglages de l'angle de la raclette/de la barre d'inondation
- RÉGLAGE DE LA LONGUEUR DE COURSE
-
- Le réglage de la longueur de course avant et arrière calibré sans outil permet aux opérateurs de maximiser rapidement les vitesses d'impression en limitant la surimpression excessive d'image
- GARANTIE, SERVICE ET ASSISTANCE
-
- Une hotline 24 heures sur 365 est disponible XNUMX jours par an
- Garantie limitée de deux ans
- CONCEPTION ET CONSTRUCTION
-
- Conçu et démonté pour passer à travers une porte de 78 cm (31")
- PÉDALE DE COMMANDE
-
- Permet l'indexation de la presse à l'aide d'une pédale
- La fonction de pédale Skip-Shirt permet aux opérateurs d'éviter la sérigraphie sur des palettes vides
- DETECTEUR OPTIQUE NO-SHIRT
-
- Empêche automatiquement la presse de sérigraphier les palettes vides
- Réduit les erreurs d'impression et minimise les arrêts de presse en raison de chemises mal chargées
- PALETTES
-
- M&R les palettes et plateaux en aluminium sont disponibles dans une large gamme de tailles et de styles
DIAMANT 8/6 |
DIAMANT 10/8 |
DIAMANT 12/10 |
|
Air à 6,9 bars (100 psi) | 198 l/min (7 cfm) | 227 l/min (8 cfm) | 227 l/min (8 cfm) |
Diamètre | 340 cm (11' 2") | 373 cm (12' 3") | 406 cm (13' 4") |
Exigences électriques | 208/230 V, monophasé, 1 A, 26/50 Hz, 60 kW 208/230 V, monophasé, 3 A, 16/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 10/50 Hz, 60 kW |
208/230 V, monophasé, 1 A, 32/50 Hz, 60 kW 208/230 V, monophasé, 3 A, 20/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 11/50 Hz, 60 kW |
208/230 V, monophasé, 1 A, 38/50 Hz, 60 kW 208/230 V, monophasé, 3 A, 26/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 14/50 Hz, 60 kW |
Taille maximale du cadre | 58 x 84 x 5 cm (23" x 33" x 2") | 58 x 84 x 5 cm (23" x 33" x 2") | 58 x 84 x 5 cm (23" x 33" x 2") |
Zone d'image maximale | 41 x 46 cm (16" x 18") | 41 x 46 cm (16" x 18") | 41 x 46 cm (16" x 18") |
Poids | 1497 kg (lb 3300) | 1819 kg (lb 4010) | 2037 kg (lb 4490) |
Taille de palette standard | 41 x 56 cm (16" x 22") | 41 x 56 cm (16" x 22") | 41 x 56 cm (16" x 22") |

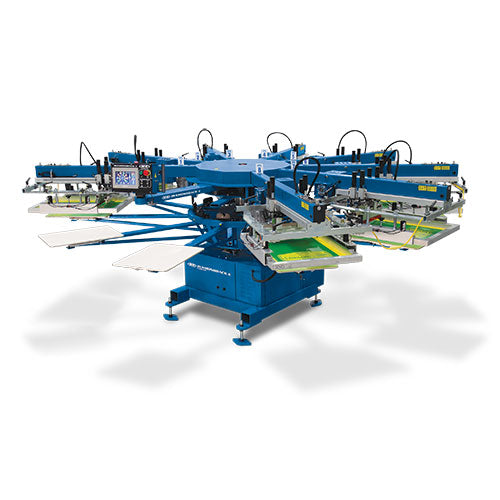

La presse de sérigraphie automatique DIAMONDBACK E est-elle faite pour vous ?
