Unités d'exposition d'entrée de gamme à DEL E-200
E-200 Unités d'exposition à DEL d'entrée de gamme - 21" x 28" / 120V / Sans Dri-Cab
SKU
Unités d'exposition d'écran LED d'entrée de gamme

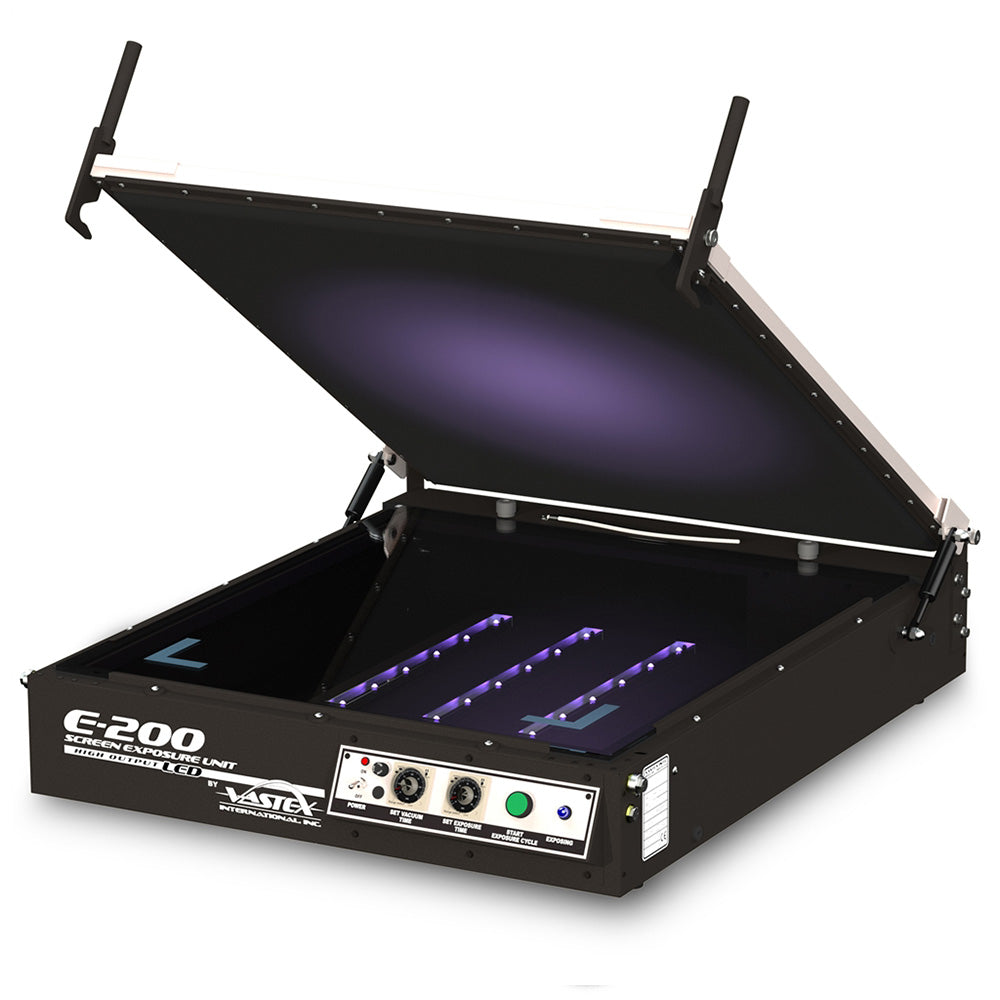

Vastex Les unités d'exposition à LED E-200 sont des unités d'exposition d'écran d'entrée de gamme (pour la sérigraphie) offrant des temps d'exposition ultra-rapides, des détails haute résolution, une faible consommation d'énergie et une durée de vie de l'ampoule de plus de 50,000 XNUMX heures. Ils sont livrés en standard avec un puissant tirage sous vide et un verre trempé résistant aux chocs qui élimine pratiquement tout risque de casse. Leur conception mince permet un montage sur une armoire de séchage pour une commodité ultime et un gain de place.
21" x 28" (E200-2128) Caractéristiques
- 21 po x 28 po (53 x 71 cm) Diamètre extérieur maximal de l'écran
- Comprend trois barres lumineuses à DEL VLB-18 de 61 po (15 cm)
- Panneau de commande incliné à une touche pour une utilisation facile
- Les minuteries contrôlent les lumières et l'aspirateur avec précision
- Couvercle avec pompe à vide
23" x 31" (E200-2331) Caractéristiques
- 23 po x 31 po (58 x 78 cm) Diamètre extérieur maximal de l'écran
- Comprend quatre barres lumineuses LED VLB-30 de 76 po (30 cm)
- Comprend un ventilateur latéral pour faire circuler l'air frais à l'intérieur de l'unité, similaire au E-2000.
- Ampoules 3w au lieu de 1w
- Panneau de commande incliné à une touche pour une utilisation facile
- Les minuteries contrôlent les lumières et l'aspirateur avec précision
- Couvercle avec pompe à vide
Impossible de charger la disponibilité du ramassage
Ressources produit
Caractéristiques et points forts
-
EXPRES ou “FAST”
Expose les écrans aussi rapidement que les halogénures métalliques
-
QUALITE
Produit des détails très fins et des demi-teintes à 85 lpi
-
UN TRANSPORT
Fonctionne à 20 % de la puissance requise pour les halogénures métalliques
-
SMART
Commande automatique à une touche, avec panneau de commande incliné pour une utilisation facile
-
EXPOSER
Fonctionne avec TOUTE émulsion
-
DURABLE
Résiste aux encres plastisol, à base d'eau et à base de solvant
-
PUISSANT
Maintien sous vide pour un excellent contact écran-film
-
GARANTIS
• Garantie de 3 ans contre les défauts de fabrication*
• Garantie de 5 ans sur les lumières LED* Exclut la couverture en caoutchouc.
-
COMPACT
La conception mince permet le montage sur une armoire de séchage
Ajouter des options
Pour ajouter des options supplémentaires, notre équipe de service vous contactera après l'achat pour vous aider à personnaliser entièrement votre unité d'exposition.
• Chariot utilitaire haute résistance
• Support S1-27 et S1-27-DEMT avec roulettes

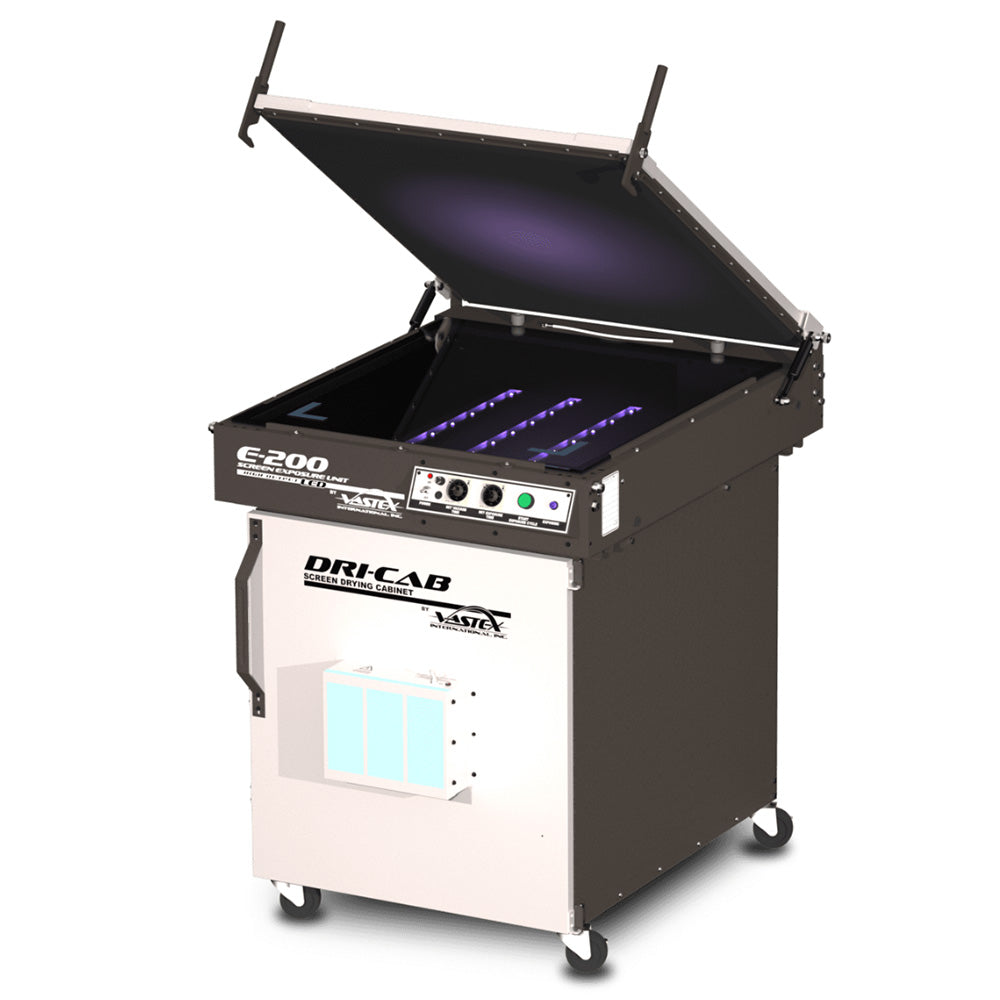

• Armoire de séchage de tamis DRI-CAB avec circulation d'air

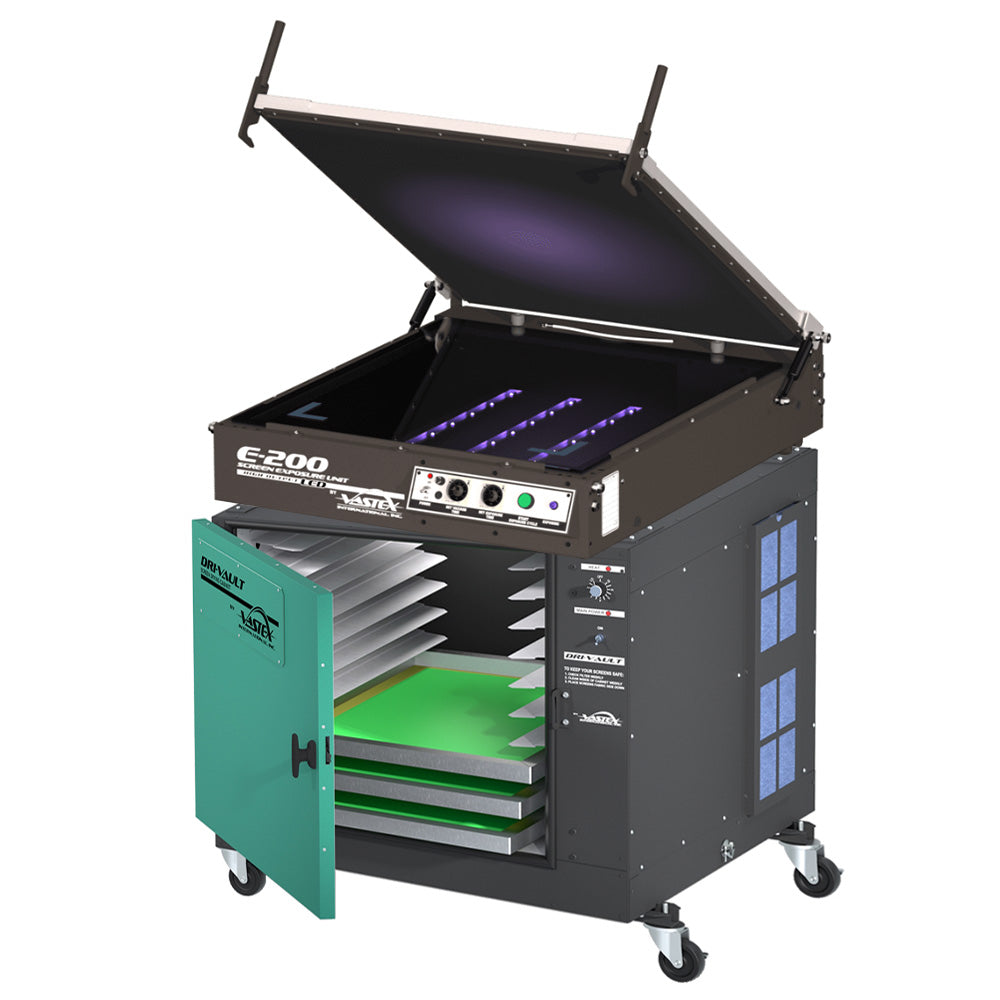

• Armoire de séchage DRI-VAULT Screen avec air chauffé
• Cordons d'alimentation internationaux disponibles
renseignements supplémentaires
-
Chromablue - 230 maille jaune
Photopolymère pur
Couché 2/1 - 6 secondes d'exposition
55 demi-teintes lpi -
Chromaline DZ 343 - 200 maille jaune
Double cure
Couché 2/1 - 1 minute d'exposition
65 demi-teintes lpi à 28 % -
Chromaline DZ 343 - 305 maille jaune
Double cure
Couché 2/1 - 1 minute d'exposition -
Ulano Orange - 230 maille jaune
Photopolymère pur
Couché 2/1 - 6 secondes d'exposition
Texte 8, 6 et 4 points -
Kiwo SWR Rouge - 200 maille jaune
Double cure
Couché 2/1 - 2 minute d'exposition -
Kiwo SWR Rouge - 200 maille jaune
Double cure
Couché 2/1 - 2 minute d'exposition
Spécifications des unités d'exposition à LED
| E20-2024 | E200-2128 | E200-2331 | E2-2536 | E2-5236 | |
| Garantie globale | 1 Ans | 3 Ans | 3 Ans | 3 Ans | 3 Ans |
| Garantie de la barre lumineuse | 5 Ans | 5 Ans | 5 Ans | 5 Ans | 5 Ans |
| Taille d'écran maximale | 20 "x 24" (51 x 61 cm) | 21 "x 28" (53 x 71 cm) | 23 "x 31" (58 x 78 cm) | 25 "x 36" (63 x 91 cm) | 52" x 36" (132 x 91 cm) ou (2) 25" x 36" (63 x 91 cm) |
| Zone d'image | 12 "x 15" (31 x 38 cm) | 15 "x 18" (38 x 45 cm) | 16 "x 33" (58 x 83 cm) | E2 - 24" x 36" (61 x 91 cm) | E2 - 46" x 36" (116 x 91 cm) |
| Contrôles | Coussin de pression | Couvercle avec vide | Couvercle avec vide | Couvercle avec soufflerie annulaire | Couvercle avec soufflerie annulaire |
| Source d'UV | Qté. (2) barres lumineuses à DEL VLB-15 de 38 po (15 cm) | Qté. (3) barres lumineuses à DEL VLB-15 de 38 po (15 cm) | Qté. (4) barres lumineuses à DEL VLB-30 de 76 po (30 cm) | Qté. (6) Barres lumineuses à DEL VLB-HO-30 de 76 po (30 cm) | Qté. (12) Barres lumineuses à DEL VLB-HO-30 de 76 po (30 cm) |
| Écran Vide/Source de compression | Coussin de pression | Pompe 1/16 HP 24 hg Max | Pompe 1/16 HP 24 hg Max | Souffleur annulaire 1/2 HP 60 CFM | Souffleur annulaire 1/2 HP 60 CFM |
| Spécifications d'alimentation et de prise internationales disponibles | Fiche 120V 1A NEMA 5-15P Prise 240V .5A NEMA 6-15P |
Fiche 120V 3.5A NEMA 5-15P Fiche 240V 2A NEMA 6-15P |
120 V/60 Hz/3.5 A NEMA 5-15P 240 V / 50/60 Hz / 2 A NEMA 6-15P |
120 V/60 Hz/8 A NEMA 5-15P 240 V / 50/60 Hz / 2 A NEMA 6-15P |
120 V/60 Hz/14 A NEMA 5-20P 240 V / 50/60 Hz / 7 A NEMA 6-15P |
| Profondeur hors tout x largeur x hauteur | Avec coussin de pression 26.1" x 21.5" x 8.4" (67 x 55 x 22 cm) Sans coussin de pression 26.1" x 21.5" x 6.6" (67 x 55 x 17 cm) |
Couvercle fermé 35.75" x 34.75" x 14" (83 x 88 x 36 cm) Couvercle ouvert 35.75" x 34.75" x 28" (83 x 88 x 71 cm) |
Couvercle fermé 41.6 x 36.2 x 17" (105.7 x 92 x 44 cm) Couvercle ouvert 41.6 x 36.2 x 32" (105.7 x 92 x 82 cm) |
Couvercle fermé 38.3" x 49.3" x 44.5" (97.3 x 125.3 x 113.1 cm) Couvercle ouvert 38.3" x 49.3" x 73.7" (97.3 x 125.3 x 187.3 cm) |
Couvercle fermé 67" x 53.6" x 44.5" (170.2 x 136.2 x 113.1 cm) Couvercle ouvert 67" x 53.6" x 69" (170.2 x 136.2 x 187.3 cm) |
| Poids total - Sans caisse | 30 lb (13.6 kg) sans verre 45 lb (20.4 kg) avec verre |
100 livres (45.4 kg) | 180 livres (81.6 kg) | 230 livres (104.4 kg) | 346 livres (157 kg) |
| Poids d'expédition* | 33 lb (15 kg) Verre non inclus (appelez pour les détails d'expédition) | 223 kg (101 lb) avec chariot utilitaire (UC-1000) 483 kg (219 lb) | 386 lb (175 kg) avec armoire de séchage VDC-253610 570 lb (259 kg) | 430 lb (195 kg) avec armoire de séchage VDC-253610 579 lb (263 kg) | 699 lb (318 kg) avec armoire de séchage VDC-523610 895 lb (406 kg) |
| Dimensions d'expédition* | 31" x 25" x 13" (79 x 64 x 33 cm) Verre non inclus (appelez pour les détails d'expédition) | 43" x 43" x 17" (109 x 109 x 43 cm) avec chariot utilitaire (UC-1000) 43" x 43" x 35" (109 x 109 x 89 cm) | 48" x 45" x 20" (122 x114.3 x 51 cm) avec armoire de séchage VDC-253610 49" x 45" x 38" (124 x 114 x 97 cm) | 49" x 45" x 49" (125 x 114 x 125 cm) avec armoire de séchage VDC-253610 49" x 45" x 49" (125 x 114 x 125 cm) | 74" x 59" x 49" (188 x 149.9 x 125 cm) avec armoire de séchage VDC-253610 74" x 59" x 49" (188 x 149.9 x 125 cm) |
Spécifications des armoires de séchage
|
|
Dri-Cabine |
Dri-Vault - Armoires de séchage |
|||
| VDC-2331 | VDC-253610 | VDC-253624 | VDC-513610 | ||
| Garantie contre les défauts | 3 Ans | 3 Ans | 3 Ans | 3 Ans | |
| Nombre maximum d'écrans | 10 @ taille maximale | 10 @ taille maximale | 24 @ taille maximale | (10) @ 51" x 36" / (20) @ 25" x 36" | |
| Taille d'écran maximale | 23 "x 31" x 1.625 "(58.4 x 78.7 x 4.12 cm) | 25 "x 36" x 1.625 "(63.5 x 91.4 x 4.12 cm) | 25 "x 36" x 1.625 "(63.5 x 91.4 x 5.7 cm) | (10 écrans) @ 51” x 36” (20 écrans) @ 25” x 36” | |
| Plus petite largeur d'écran | 16 "(46 cm) | 18 "(46 cm) | 18 "(46 cm) | Pas de minimum grâce à l'arbre central réglable | |
| Ventilateur (air libre) | 113 PCM (3.2 CMM) | 177 CFM (5 cmm) 120 V ou 290 CFM (8.2 cmm) 240 V | 580 PCM (16.4 CMM) | 290 PCM (8.2 CMM) | |
| Profondeur hors tout x largeur x hauteur | 36 "x 26" x 32 "(91 x 66 x 81 cm) | 39.5 x 34.75 x 32 | 39.5 x 34.75 x 81 | 39.5 "x 62.5" x 32.3 " | |
| Puissance de chauffage | N/D | 1,000 120 watts 2,000 volts ou 240 XNUMX watts XNUMX volts | 3,100 240 watts XNUMX volts | 1,550 watts à 240 volts | |
| Spécifications d'alimentation et de prise internationales disponibles | Prise 120V / 1A / 1 Ph. / 60 HZ / NEMA 5-15P or Prise 240V / 1A / 1 Ph. / 50/60 HZ / NEMA 6-15P |
Prise 120V / 10A / 1 Ph. / 60 HZ / NEMA 5-15P or Prise 240V / 6A / 1 Ph. / 50/60 HZ / NEMA 6-15P |
Prise 240V / 16A / 1 Ph. / 50/60 HZ / NEMA 6-20P | Prise 240V / 6A / 1 Ph. / 50/60 HZ / NEMA 6-15P | |
| Poids à l'expédition (assemblé)* | 212 livres (55.3 kg) | 367 livres (166.5 kg) | 670 livres (303 kg) | 573 livres (277 kg) | |
| Dimensions d'expédition (assemblé)* | 43 "x 35" x 40 "(110 x 89 x 102 cm) | 43 "x 43" x 48 "(109 x 109 x 122 cm) | 43 "x 43" x 84 "(109 x 109 x 213 cm) | 69 "x 48" x 48 "(175.3 x 122 x 122 cm) | |
| Poids à l'expédition (non assemblé)* | Boîte # 1 - 121 lb (55 kg) Boîte # 2 - 15 lb (6.8 kg) |
N/D | N/D | N/D | |
| Dimensions d'expédition (non assemblé)* | Boîte # 1 - 43” x 29” x 9” (110 x 74 x 23 cm) Boîte # 2 - 34” x 29” x 8” (87 x 74 x 21 cm) |
N/D | N/D | N/D | |
- Votre E-200 120V l'unité d'exposition utilise une prise NEMA 5-15P. Veuillez vous référer à l'image ci-dessous pour référence.
- Votre E-200 240V l'unité d'exposition utilise une prise NEMA 6-15P. Veuillez vous référer à l'image ci-dessous pour référence.
