Caractéristiques et points forts
- La conception modulaire permet des configurations personnalisées qui peuvent être adaptées à presque toutes les exigences de production
- Disponible en trois formats d'impression différents : 6080 (24" x 33"), 70100 (27.5" x 39.4") et 80110 (31.5" x 43.5")
- La conception robuste et la capacité de double index de Stryker en font une plate-forme idéale pour l'impression de pièces coupées et de vêtements sur toute la surface
- Le grand écran tactile utilise des commandes basées sur des icônes pour une utilisation facile
renseignements supplémentaires
- CERTIFICATION
-
- Certifié CE : construit selon les spécifications établies par le Comité européen de normalisation® (CE)
- Homologué UL : construit selon les spécifications établies par Underwriters Laboratories® (UL)
- CENTRE DE CONTRÔLE
-
- Le mode de préchauffage automatique des palettes™ avec capteur de température de palette intégré permet aux opérateurs de préchauffer les palettes à la température souhaitée à l'aide de n'importe quelle unité de durcissement flash compatible
- Microprocesseur numérique avec autodiagnostic
- Le panneau de commande à écran tactile numérique avec des graphiques à base d'icônes peut afficher des informations et des commandes en plusieurs langues
- Le réglage indépendant de démarrage/fin d'impression active et arrête automatiquement les têtes d'impression au début et à la fin des tirages et permet également l'impression de test de palette unique
- Commandes jog-gauche/jog-droite
- Grande interface à écran tactile de 10.4 pouces montée sur machine
- Le système Maintenance Minder™ alerte les opérateurs lorsqu'une maintenance programmée est due
- Capacité d'impression multiple (1-4)
- Autodiagnostic embarqué
- Le moniteur de vitesse de production assure une évaluation plus précise des coûts de travail
- Fournit le contrôle de la fonctionnalité d'impression multiple
- La fonction chronomètre permet aux utilisateurs de capturer le temps écoulé pour les temps de configuration et les temps d'exécution
- CONCEPTION ET CONSTRUCTION
-
- Construit en acier robuste et composants haut de gamme
- Modulaire et extensible par incréments de 6 stations
- La forme ovale occupe moins d'espace au sol que les presses de sérigraphie automatiques à carrousel comparables
- Les têtes d'impression et les stations ouvertes peuvent être placées dans pratiquement n'importe quelle configuration
- Les têtes d'impression et les bras de palette offrent la stabilité nécessaire pour une qualité de sérigraphie exceptionnelle
- SYSTÈME D'INDICE
-
- Rotation dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre
- Le servomoteur offre une capacité multi-index
- Les servocommandes combinent des vitesses de presse sérigraphique plus élevées avec une douceur, une cohérence et une longévité exceptionnelles
- SYSTÈME D'ENCRE
-
- Le système de récupération d'encre réglable électroniquement maintient l'encre dans la zone d'impression. Voyez-le en action!
- SYSTÈME DE LOCALISATION LASER
-
- Assiste les opérateurs dans le positionnement précis des vêtements et des pièces coupées. Voyez-le en action!
- Accélère le positionnement et le changement de palettes
- SYSTÈME DE PALETTES
-
- Système précis de mise à niveau des palettes à trois points
- Palettes en aluminium massif, à profil bas, revêtues de caoutchouc
- Verrouillage rapide des palettes sans outil
- TÊTES D'IMPRESSION
-
- Les moteurs électriques sans balais et sans entretien offrent des traits de sérigraphie fluides et un contrôle exceptionnel.
- Boutons d'impression et de réinitialisation indépendants sur chaque tête d'impression
- Contrôles indépendants de la vitesse d'impression/d'inondation avec affichage numérique
- Le mode de levage élevé de la tête d'impression simplifie le chargement, le déchargement, l'inspection et le nettoyage de l'écran
- Le hors-contact à quatre points calibré sans outil permet des ajustements rapides et précis de l'écran
- Les lumières LED sous la tête offrent un meilleur éclairage pour vérifier l'effacement et l'enregistrement de l'écran.
- INSCRIPTION
-
- Le système innovant d'enregistrement des palettes offre une précision exceptionnelle
- Réglages précis du micro-repérage avant et arrière avec guides visuels
- Compatible Tri-Loc® et Tri-Sync™ pour les temps de configuration les plus rapides de l'industrie
- PINCES ET SUPPORTS D'ÉCRAN
-
- Les supports d'écran arrière réglables s'adaptent à une grande variété de tailles d'écran
- Le système de serrage maintient les cadres de rouleaux sans adaptateurs spéciaux
- Réglage de la vitesse des supports d'écran avant rabattables
- Les pinces pneumatiques maintiennent les cadres bien serrés et permettent un chargement rapide de l'écran
- BARRAGE DE LA RACLETTE
-
- Abaisse doucement la lame de la raclette sur le maillage de l'écran lorsque la presse est inactive
- Aide à empêcher les encres à base d'eau et de décharge plus fines de s'écouler dans la zone d'image
- RACLETTE/BARRE D'INVERSION
-
- La position d'arrêt du chariot d'impression avant ou arrière permet à l'opérateur de laisser les écrans dégagés ou inondés (idéal pour les encres à base d'eau)
- Réglages de pression calibrés indépendamment pour les raclettes et les barres anti-inondation
- La fonction de stationnement soulève les ensembles raclette/barre d'inondation et les déplace vers l'avant de l'écran pour un accès facile
- Pinces de raclette/barre d'inondation pneumatiques avec réglage d'angle sans outil
- Régulateur d'air de raclette avec manomètre sur chaque tête d'impression offrant un contrôle constant de la pression d'impression
- Ajustements de l'angle de la raclette/de la barre d'inondation avec des marques de référence visuelles tous les 5 degrés
- RÉGLAGE DE LA LONGUEUR DE COURSE
-
- Le réglage de la longueur de course avant et arrière calibré sans outil permet aux opérateurs de maximiser rapidement les vitesses d'impression en limitant la surimpression excessive d'image
- GARANTIE, SERVICE ET ASSISTANCE
-
- Une hotline 24 heures sur 365 est disponible XNUMX jours par an
- Garantie limitée de deux ans ou 2,000,000 XNUMX XNUMX cycles
- CAPACITÉS D'IMPRESSION ALL-OVER
-
- Palettes All-Over-Print et système de support de manchons
- BRUMISEUR AUTOMATIQUE
-
- Le système de distribution réglable alimente un « brouillard » hautement atomisé là où cela est nécessaire pour empêcher les encres acryliques à haute teneur en solides (HSA) et à base d'eau de s'écrémer ou de sécher dans les zones de maille exposées.
- PÉDALE DE COMMANDE
-
- Permet l'indexation de la presse à l'aide d'une pédale
- La fonction de saut de palette permet aux opérateurs d'éviter la sérigraphie sur des palettes mal chargées ou vides
- DETECTEUR OPTIQUE NO-SHIRT
-
- Empêche automatiquement la presse de sérigraphier les palettes vides
- Réduit les erreurs d'impression et minimise les arrêts de presse en raison de chemises mal chargées
- PALETTES
-
- Supports de palettes larges découpés
- M&R les palettes et plateaux en aluminium sont disponibles dans une large gamme de tailles et de styles
Stryker 6080 |
Stryker 6080 10/6 |
Stryker 6080 16/12 |
Stryker 6080 22/18 |
Stryker 6080 28/24 |
Stryker 6080 34/30 |
Stryker 6080 40/36 |
Stryker 6080 46/42 |
Stryker 6080 52/48 |
Air à 6,9 bars (100 psi) | 442 l/min (16 cfm) | 883 l/min (31 cfm) | 1325 l/min (47 cfm) | 1767 l/min (62 cfm) | 2209 l/min (78 cfm) | 2650 l/min (94 cfm) | 3092 l/min (109 cfm) | 3534 l/min (125 cfm) |
Exigences électriques | 208/230 V, monophasé, 3 A, 30/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 16/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 42/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 22/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 54/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 29/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 65/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 36/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 88/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 48/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 100/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 56/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 112/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 63/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 124/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 70/50 Hz, 60 kW |
Taille d'image maximale (têtes d'impression alternées) | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") | 114 x 121 cm (45 "x 48") |
Zone d'image maximale (têtes d'impression alternées) | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") | 100 x 84 cm (39 "x 33") |
Taille de cadre standard maximale | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") | 79 x 121 cm (31 "x 48") |
Zone d'image standard maximale | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") | 60 x 84 cm (24 "x 33") |
Taille globale (L xl) | 610 x 348 cm (240" x 137") | 884 x 348 cm (348" x 137") | 1158 x 348 cm (456" x 137") | 1433 x 348 cm (564" x 137") | 1707 x 348 cm (672" x 137") | 1981 x 348 cm (780" x 137") | 2256 x 348 cm (888" x 137") | 2530 x 348 cm (996" x 137") |
Stations/Couleurs | 10/6 | 16/12 | 22/18 | 28/24 | 34/30 | 40/36 | 46/42 | 52/48 |
Stryker 70100 |
Stryker 70100 10/6 |
Stryker 70100 16/12 |
Stryker 70100 22/18 |
Stryker 70100 28/24 |
Stryker 70100 34/30 |
Stryker 70100 40/36 |
Stryker 70100 46/42 |
Stryker 70100 52/48 |
Air à 6,9 bars (100 psi) | 442 l/min (16 cfm) | 883 l/min (31 cfm) | 1325 l/min (47 cfm) | 1767 l/min (62 cfm) | 2209 l/min (78 cfm) | 2650 l/min (94 cfm) | 3092 l/min (109 cfm) | 3534 l/min (125 cfm) |
Exigences électriques | 208/230 V, monophasé, 3 A, 49/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 24/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 61/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 30/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 73/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 38/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 85/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 45/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 97/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 52/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 109/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 60/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 121/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 66/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 133/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 73/50 Hz, 60 kW |
Taille d'image maximale (têtes d'impression alternées) | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") | 160 x 142 cm (63" x 56") |
Zone d'image maximale (têtes d'impression alternées) | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") | 122 x 100 cm (48" x 39.4") |
Taille de cadre standard maximale | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") | 97 x 142 cm (38" x 56") |
Zone d'image standard maximale | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") | 70 x 100 cm (27.5" x 39.4") |
Taille globale (L xl) | 894 x 506 cm (352" x 199") | 1306 x 506 cm (514" x 199") | 1717 x 506 cm (676" x 199") | 2129 x 506 cm (838" x 199") | 2540 x 506 cm (1000" x 199") | 2951 x 506 cm (1162" x 199") | 3363 x 506 cm (1324" x 199") | 3774 x 506 cm (1486" x 199") |
Stations/Couleurs | 10/6 | 16/12 | 22/18 | 28/24 | 34/30 | 40/36 | 46/42 | 52/48 |
Stryker 80110 |
Stryker 80110 10/6 |
Stryker 80110 16/12 |
Stryker 80110 22/18 |
Stryker 80110 28/24 |
Stryker 80110 34/30 |
Stryker 80110 40/36 |
Stryker 80110 46/42 |
Stryker 80110 52/48 |
Air à 6,9 bars (100 psi) | 442 l/min (16 cfm) | 883 l/min (31 cfm) | 1325 l/min (47 cfm) | 1767 l/min (62 cfm) | 2209 l/min (78 cfm) | 2650 l/min (94 cfm) | 3092 l/min (109 cfm) | 3534 l/min (125 cfm) |
Exigences électriques | 208/230 V, monophasé, 3 A, 49/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 24/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 61/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 30/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 73/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 38/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 85/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 45/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 97/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 52/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 109/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 60/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 121/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 66/50 Hz, 60 kW |
208/230 V, monophasé, 3 A, 133/50 Hz, 60 kW 380/415 V, monophasé, 3 A, 73/50 Hz, 60 kW |
Taille d'image maximale (têtes d'impression alternées) | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") | 170 x 152 cm (67 "x 60") |
Zone d'image maximale (têtes d'impression alternées) | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") | 132 x 110 cm (52" x 43.5") |
Taille de cadre standard maximale | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") | 107 x 152 cm (42 "x 60") |
Zone d'image standard maximale | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") | 80 x 110 cm 31.5" x 43.5") |
Taille globale (L xl) | 894 x 526 cm (352" x 207") | 1306 x 526 cm (514" x 207") | 1717 x 526 cm (676" x 207") | 2129 x 526 cm (838" x 207") | 2540 x 526 cm (1000" x 207") | 2951 x 526 cm (1162" x 207") | 3363 x 526 cm (1324" x 207") | 3774 x 526 cm (1486" x 207") |
Stations/Couleurs | 10/6 | 16/12 | 22/18 | 28/24 | 34/30 | 40/36 | 46/42 | 52/48 |

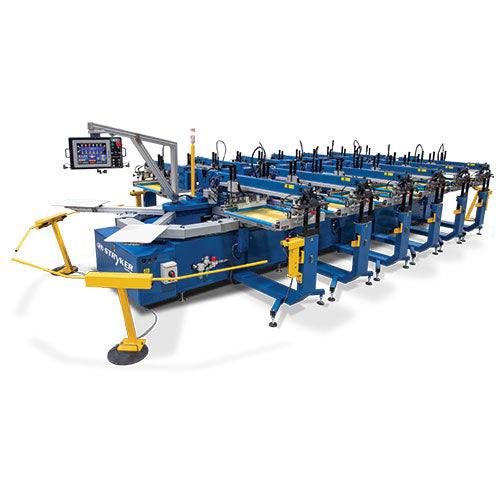

La presse de sérigraphie ovale automatique STRYKER est-elle faite pour vous ?
